雷电预警系统

“AOTEM"预雷者雷电预警高精度电子设备

雷电预警最佳解决方案

    “AOTEM”预雷者雷电预警高精度电子设备是一种能在雷电电磁释放前提供有效的实时的安全决策的信息系统，能够对雷暴进行预防性侦测，并在第一次雷击前探测到雷击的发生并传输信息提示危险。不需要专门区分不同的雷暴活动。

以往的各种防雷措施，由于技术手段的限制，几乎都是考虑雷闪发生之后的被动防护措施。对于雷闪发生之前的应对措施和手段几乎处于空白。但是，我们很容易理解，只有在雷闪的发生前后阶段，都能够拥有相应应对措施、实现主动和被动相结合的防护体系，才是真正意义上完善的雷电防护体系。

    作为一种成熟的解决方案，AOTEM系统已经为世界所接受，VIP客户遍及全球，典型应用行业包括：

高尔夫俱乐部

石化公司

旅游区及大型户外游乐场

高山通讯差转/中转站

气象研究所

军事单位

机场及港口

城市公园及旅游景区

雷电预警工作原理

当雷暴核心接近或形成时，地面的静电场会发生巨大变化，在正常条件下（平地、晴天以及没有尖端效应），场强约为250V/M。

在雷暴核心出现的过程中，场强会以千伏/米的倍数增长。整个增长过程只需大约20分钟。

“AOTEM"预雷者是一种高性能的雷电探测系统，它能够在第一次雷击前探测到雷击的发生并传输信息提示危险。是一种被常规应用于重要场所的设备。它能对人员、设备提供良好的保护，降低雷击造成的损失。

当雷云靠近或形成时，地面的静电场也会发生剧烈变化。在通常的标准情况下（平地、平原、没有尖端放电），在一个好天气的平均场强是250V/m。而雷云产生时场强增大为14KV/m。独立雷云（对流雷云）或雷云群的产生需要大约20分钟。而当地面场强达到2KV/m以上时，该地点就会受到其上方的雷云的影响，“AOTEM"预雷者能够探测到可能产生雷击的雷云电场。

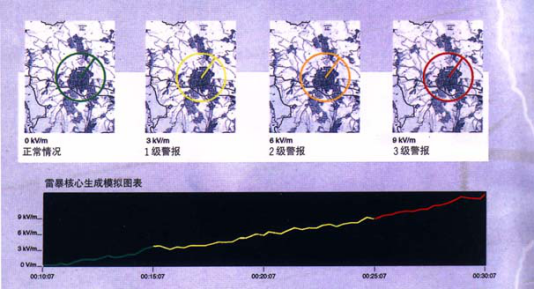

  评估危险的等级，有三个场强门限来界定警报等级：
1级警报（雷暴形成），对雷暴的初始活动报警
2级警报（雷暴逼近），对正在接近的雷暴或在本地生成的雷暴报警
3级警报（雷暴即将发生），对即将在监测地发生的雷击报警

场强将会被一组相关数据修正，将探测头所在地的具体情况对预测的影响计算在内，然后反映在输出结果中并与三个场强门限相比较，以确定警报等级。

雷电预警系统组成

一、雷电预警系统组成（此系统技术参数根据应急司要求大型油气储存基地安装雷电预警系统的要求而设定）

1）MEMS 地面大气电场传感器；

2）温度、湿度、风向、风速传感模组；

3）3G/4G/5G数据通讯及传输模组；

4）北斗短报文数据通讯及传输模组（可选）；

5）太阳能供电系统；

6）在线显示软件平台；

二、使用环境

1）环境温度：-20℃--80℃

2）环境湿度：≤90%

3）海拔高度：≤2000米

4）安装环境：户外安装

三、性能指标：

1）雷电预警提前时间≥10分钟

2）雷电平均有效报警率≥80%

3）探测半径≥10千米

4）大气电场探测精度优于±5%

5）具备三级雷电预警功能

6）装置质量：小于2Kg (此质量不含太阳能供电系统及立杆)

7）外壳材质：铸铝合金外壳

8）外形尺寸：

主机：165mm×100mm×65mm；

传感器：140mm×82mm Φ60

9）供电电压：12VDC

10）系统最高采样频率：240次/秒 ；

11）数据上传时间间隔5秒/次（北斗短报文1分钟/次），

采用实时在线的长时间连接模式；

12）上传数据含：

（1）实时大气电场数据

（2）温度/湿度/风向/风速实时值

（3）30天内大气电场最大值

（4）雷电预警信号等级

（5）供电系统电压实时数据

13）上传数据网络：3G/4G/5G

14）雷电预警装置性能

雷电预警功能介绍：

雷电预警系统通过实时采集雷电相关信息，实现对邻近区域雷电活动的实时监测、全面感知、临近预警，基本功能如下：

1. 雷电实时监测，具备实时探测地面大气电场等雷电特征参数功能。

2. 雷电临近预警，包括雷电预警级别、雷电预警时间、预警区域、预警解除等信息。

3. 雷电历史数据统计查询，具备覆盖区域内雷电预警信息查询、统计分析功能。

4. 具备与全国危化品风险监测预警平台进行数据交互功能。

雷电预警信息分为三级：

1. 一级预警：可能有雷电活动，覆盖区域的大气电场正在增强，电场出现波动，地闪回击点发生位置位于距装置10千米以外的临近区域，有造成雷击事故的可能。

2. 二级预警：雷电发生的可能性较大，覆盖区域的大气电场快速增强，电场变化波动加剧，地闪回击点发生位置距装置5-10千米，造成雷击事故的可能增加。

3. 三级预警：即将发生雷电，覆盖区域的大气电场剧烈波动，地闪回击点发生位置距装置0-5千米，造成雷击事故的可能性大。

15）温湿度传感模组性能

16）风向风速传感模块模组性能

17）在线检测互联网显示软件平台功能

（1）可在任意连接到互联网的电脑上查看运行记录及实时数据；

（2）手机/平板上查看运行记录及实时数据；（选配）

（3）图示曲线显示上传数据的记录

（4）后台数据保存三年；

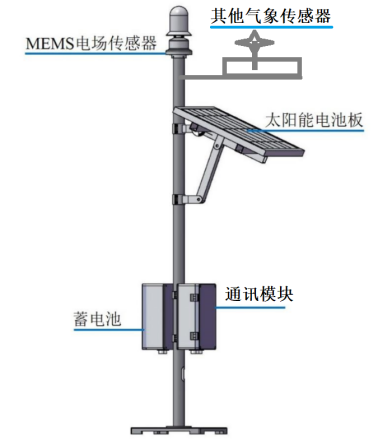

系统示意图：
